各種炉設備

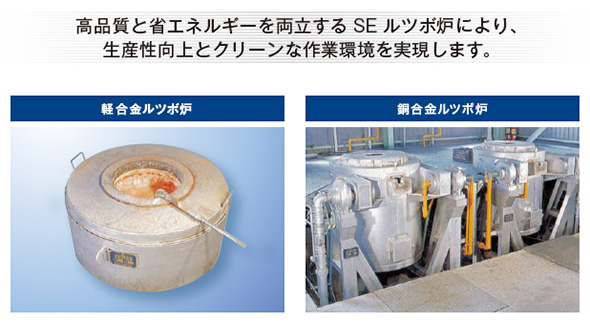

SEルツボ炉

SEルツボ炉

■アルミ合金溶解時のSE炉と従来レンガ炉の比較
  SE軽合金ルツボ炉
（オープン型）		 従来レンガ炉
溶解量（kg） 150 150
最大燃焼量（kg/h） 100,000 140,000
溶解時間（min）
（min/kg）		 79
0.53		 88
0.59
使用ガス量（kcal/ch） 111,400 216,300
原単位（kcal/kg） 820 1,560
熱効率（%） 33r 17.5

1 ）温度720℃　2 ）初期溶解における

■銅合金溶解時のSE炉と従来レンガ炉の比較
  SE軽合金ルツボ炉
（オープン型）		 従来レンガ炉
溶解量（kg） 300 300
最大燃焼量 210,000 350,000
溶解時間（min）
（min/kg）		 86
0.287		 96
0
使用ガス量（kcal/ch） 263,000 394,700
原単位（kcal/kg） 959 1,464
熱効率（%） 18 12

1 ）温度1,180℃　2 ）初期溶解における

■SE軽合金ルツボ炉 溶解熱精算

SE軽合金ルツボ炉 溶解熱精算

■SE銅合金ルツボ炉 溶解熱精算

SE銅合金ルツボ炉 溶解熱精算

■SE軽合金ルツボ炉 溶解熱原単位比較

SE軽合金ルツボ炉 溶解熱原単位比較

■SE銅合金ルツボ炉 溶解熱原単位比較

SE銅合金ルツボ炉 溶解熱原単位比較

軽合金ルツボ炉 寸法表

参考構成図

■ＳＥＰ－軽合金ルツボ炉 標準型（オープン型）
単位（mm）
炉 形 式 φＡ φＢ φＣ φＤ φＥ Ｆ Ｇ Ｈ Ｉ 坩堝型式 坩台型式
SEP-150 1,105 1,000 620 500 270 930 1,005 510 600 HA450S 27-J18
SEP-170 1,105 1,000 620 500 270 975 1,050 555 600 HA500S 27-J18
SEP-200 1,105 1,000 620 500 270 1,058 1,133 638 600 HA600S 27-J18
SEP-240 1,105 1,000 620 500 270 1,130 1,205 710 600 HA700S 27-J18
SEP-280 1,105 1,000 620 500 270 1,230 1,305 810 600 HA780S 27-J18
SEP-400 1,340 1250 855 750 300 1,210 1285 680 700 HA1000 30-A24
SEP-500 1,340 1250 855 750 300 1,330 1,405 800 700 HA1300 30-A24
SEP-550 1,340 1,250 855 750 300 1,375 1450 845 700 HA1500 30-A24
SEP-600 1,340 1,250 855 750 300 1,450 1525 900 700 HA1600 30-A24
SEP-650 1,340 1,250 855 750 300 1,520 1,595 970 700 HA1800 30-A24
参考構成図

■ＳＥＰ－軽合金ルツボ炉 標準型（横煙道型）
単位（mm）
炉 形 式 φＡ φＢ φＣ φＤ φＥ Ｆ Ｇ Ｈ Ｉ φＪ Ｋ Ｌ 坩堝型式 坩台型式
SEP-150 1,105 1,000 620 500 270 895 970 510 600 267.5 1,824 730 HA450S 27-J18
SEP-170 1,105 1,000 620 500 270 940 1,015 555 600 267.5 1,869 730 HA500S 27-J18
SEP-200 1,105 1,000 620 500 270 1,023 1,098 638 600 267.5 1,952 730 HA600S 27-J18
SEP-240 1,105 1,000 620 500 270 1,095 1,170 710 600 267.5 2,024 730 HA700S 27-J18
SEP-280 1,105 1,000 620 500 270 1,195 1,270 810 600 267.5 2,124 730 HA780S 27-J18
SEP-400 1340 1250 855 750 300 1,175 1,250 680 700 318.5 2,104 882 HA1000 30-A24
SEP-500 1,340 1,250 855 750 300 1,295 1,370 800 700 318.5 2,224 882 HA1300 30-A24
SEP-550 1,340 1,250 855 750 300 1,340 1,415 845 700 318.5 2,269 882 HA1500 30-A24
SEP-600 1,340 1,250 855 750 300 1,415 1,490 900 700 318.5 2,344 882 HA1600 30-A24
SEP-650 1,340 1,250 855 750 300 1,485 1,560 970 700 318.5 2,414 882 HA1800 30-A24

銅合金ルツボ炉 寸法表

参考構成図

■可傾炉：ＳＥＣ－Ｔ－ＦＨ－３８０ 標準型
単位（mm）
炉 形 式 φＡ φＢ φＣ φＤ φＥ Ｆ Ｇ Ｈ Ｉ Ｊ Ｋ Ｌ Ｍ Ｎ 坩堝型式 坩台型式
SEC-T-FH-380 1,126 800 440 230 304 1,185 1,260 640 660 1,435 250 969 1,512 1,303 SP380HP 30-A26
参考構成図

■定置炉：ＣＧＭ－Ｌ型炉 標準型
単位（mm）
炉 形 式 φＡ Ｂ Ｃ Ｄ φＥ Ｆ Ｇ Ｈ Ｉ φＪ φＫ Ｌ Ｍ Ｎ 坩堝型式
SEP-150 1,105 930 855 75 630 378 426 602 572 572 335 395 180 45 並#100HP
SEP-170 1,091 1,170 1,095 75 700 403 438 645 615 615 410 595 220 45 並#200HP
SEP-200 1,145 1,119 1,115 75 800 403 438 670 640 640 468 595 240 45 並#300HP
SEP-240 1,191 1,300 1,225 75 800 430 452 695 665 665 527 705 240 45 並#400HP
SEP-280 1,221 1,325 1,250 75 800 430 452 710 680 680 550 710 260 45 並#500HP

メルキャスト（バーナー着脱式ルツボ炉）

金属溶湯は冷めやすい性質がありますが、熱せられた熱容量の大きなルツボに入れた溶湯は冷めにくくなります。


メルキャストのメリット
  • 1 省エネルギー 溶解した金属の温度を保ったまま鋳造することが可能です。再昇温の必要がないので、無駄なエネルギーを使いません。
  • 2 省スペース 取鍋機能の付いた溶解兼保持炉ですので、置き場所に困りません。バーナー着脱式ですので、鋳造時は取鍋と変わらないスペースです。
  • 3 ガス吸収が少ない 溶解温度を上げる必要がなく、溶解後、取鍋に移す作業がないので、ガスの吸収を抑えられます。
  • 4 作業時間の短縮 取鍋に移す時間と、再昇温の時間が不要となるため、鋳造するまでの時間が短縮されます。
